建筑工程輔導:混凝土結構的施工技術

　　一、模板工程

　　（一）常見模板及其特性

　　1.木模板：優點是制作、拼裝靈活，較適用于外形復雜或異形混凝土構件及冬期施工的混凝土工程；缺點是制作量大，木材資源浪費大等。

　　2.組合鋼模板：主要有鋼模板、連接體和支撐體三部分組成。優點是輕便靈活、拆裝方便、通用性強、周轉率高等；缺點是接縫多且嚴密性差，導致混凝土成型后外觀質量差。

　　3.鋼框木（竹）膠合板模板：特點為自重輕、用鋼量少、面積大、模板拼縫少、維修方便等。

　　4.鋼大模板：優點是模板整體性好、抗震性強、無拼縫等；缺點是模板重量大，移動安裝需起重機械吊運。

　　5.散支散拆膠合板模板：優點是自重輕、板幅大、板面平整、施工安裝方便簡單等。

　　6.其他還有滑升模板、爬升模板、飛模、模殼模板、胎模及永久性壓型鋼板模板和各種配筋的混凝土薄板模板等。

　　（二）模板工程設計的主要原則

　　1.實用性：模板要保證構件形狀尺寸和相互位置的正確，且構造簡單、支拆方便、表面平整、接縫嚴密不漏漿等。

　　2.安全性：要具有足夠的強度、剛度和穩定性，保證施工中不變形、不破壞、不倒塌。

　　3.經濟性

　　（三）模板工程安裝要點

　　1.安裝現澆結構的上層模板及其支架時，下層樓板應具有足夠的承載能力；

　　2.對跨度不小于4m的現澆鋼筋混凝土梁、板，其模板應按設計要求起拱；

　　當設計無具體要求時，起拱高度應為跨度的1/1000～3/1000.（09年度案例第四題問題1）

　　（四）模板的拆除

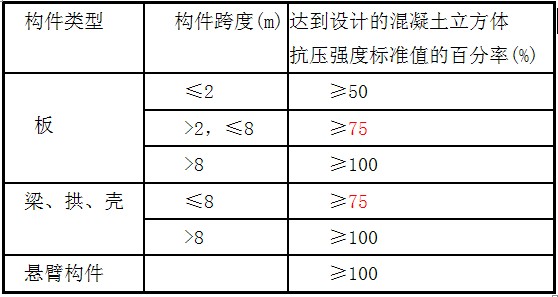

　　現澆混凝土結構模板及支架拆除時的混凝土強度，應符合設計及規范要求。（P277表格）

　　二、鋼筋工程

　　鋼筋進場時，應作力學性能檢驗。

　　（一）鋼筋配料

　　鋼筋配料是根據構件配筋圖，先繪出各種形狀和規格的單根鋼筋簡圖。

　　各種鋼筋下料長度計算如下：

　　直鋼筋下料長度=構件長度-保護層厚度 彎鉤增加長度彎起鋼筋下料長度=直段長度 斜段長度-彎曲調整值 彎鉤增加長度箍筋下料長度=箍筋周長 箍筋調整值如果上述鋼筋需要搭接，還要增加鋼筋搭接長度。

　　（二）鋼筋代換

　　鋼筋代換原則：按等強度代換或等面積代換。

　　當構件配筋受強度控制時，按鋼筋代換前后強度相等的原則進行代換；

　　當構件按最小配筋率配筋時，或同鋼號鋼筋之間的代換，按鋼筋代換前后面積相等的原則進行代換。

　　當構件受裂縫寬度或撓度控制時，代換前后應進行裂縫寬度和撓度驗算。
