建設工程項目管理模擬試題

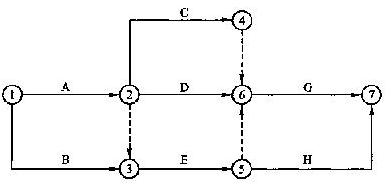

根據下表給定的邏輯關系和繪圖規則，檢查下列給定的雙代號網絡圖，尋找并發現繪圖錯誤。下列表述正確的是（ ）。
| 工作名稱 | A | B | C | D | E | G | H |
| 緊前工作 | — | — | A | A | A、B | C、D | E |
A．虛工作表達不規范
B．工作邏輯關系有錯誤
C．有循環回路
D．有多個終點節點
【正確答案】：B
【答案解析】：按表中表明G工作的緊前工作只有C、D，圖中給出G工作的緊前工作是C、D、E.所以本題應該選擇B.參見教材P116～117.
