建筑工程輔導資料:網絡圖案例題
某現澆混凝土水池工程施工的項目分解結果、工作持續時間及施工順序見表2A320023-1.
某現澆混凝土水池工程各工序邏輯關系表表2A320023-1
| 本工作 | 挖土 | 墊層 | 材料準備 | 構配件加工 | 工作面準備 | 支模、綁扎鋼筋 | 澆混凝土 |
| 工作代號 | A | B | C | D | E | F | G |
| 緊后工作 | B | E、F | D | F | G | G | — |
| 工作持續時間(天) | 3 | 2 | 3 | 4 | 5 | 9 | 3 |
2.問題
。1)繪制本工程的雙代號網絡計劃圖。
。2)指出本工程網絡計劃的線路、關鍵線路、關鍵工作和計劃工期。
3.分析與答案
[分析]

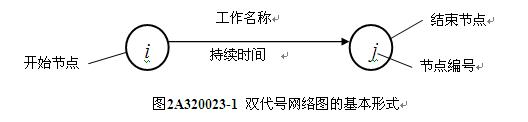

網絡圖是由箭線和節點按照一定規則組成的、用來表示工作流程的、有向有序的網狀圖形。網絡圖分為雙代號網絡圖和單代號網絡圖兩種形式,由一條箭線與其前后兩個節點來表示一項工作的網絡圖稱為雙代號網絡圖;而由一個節點表示一項工作,以箭線表示工作順序的網絡圖稱為單代號網絡圖。雙代號網絡圖由箭線、節點、節點編號、虛箭線、線路等五個基本要素構成。對于每一項工作而言,其基本形式如下。

根據實際案例繪制雙代號網絡圖時首先進行邏輯關系分析,再分析工藝關系和組織關系。繪圖順序是:確定排列方式,決定網絡圖布局,從起點節點開始自左向右根據分析的邏輯關系繪制網絡圖,檢查所繪網絡圖的邏輯關系是否有錯、漏等情況并修正,按繪圖規則完善網絡圖并編號。
[答案]

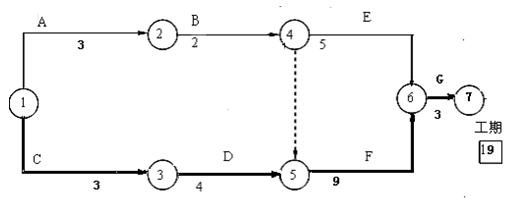

。1)本案例的網絡計劃見圖2A320023-2

(2)本工程網絡計劃線路有:
、佗冖堍蔻撸13d);
①②④⑤⑥⑦(17d);
①③⑤⑥-⑦(19d)。
其中最長的線路為關鍵線路,即:①-③-⑤-⑥-⑦,如圖中粗實線所示。關鍵工作為C、D、F、G工作,工期為19d.
